Live-Schema

Solarthermie muss sich nicht verstecken.

Hier sind die Live-Daten einer von mir betreuten Solaranlage in Sauerlach:

Datenschnittstelle über Vbus.net – Aktualisierung alle 5 Minuten

Für das Monitoring gibt es auch eine Darkmode-Variante:  https://www.vbus.net/L20B-3O1

Technische Daten
Sonnenkollektor: ECO Aufbau von SST solar
10 m² brutto, 26° Neigung, 46° Südabweichung nach Westen
Wärmeübergabestation: von aqotec
Schichtkanal-Pufferspeicher: 1000
Frischwarmwasserstation: 30 l/min bei 10 K
Solarregler: DeltaSol BX Plus von RESOL

Wer wissen will, bei welchen Wetter- und Sonnenscheinverhältnissen der Kollektor gerade arbeitet, der kann sich an dieser Webcam orientieren, die neun Kilometer entfernt mit Blickrichtung Südost ein großformatiges Bild von Landschaft und Himmel liefert: foto-webcam.org / Dietramszell

Kurvendiskussion

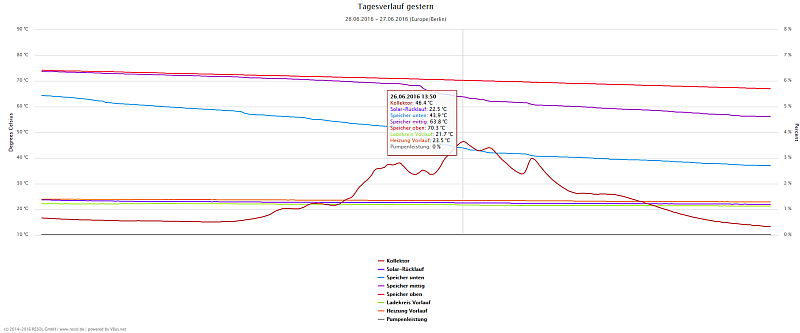

Die Temperaturverläufe einer Solarthermieanlage verraten viel über die Effizienz einer Anlage. Dieses Bild zeigt z. B. einen verregneten Hochsommertag: Null Kollektorertrag, aber 100% solare Deckungsrate dank satt aufgeheiztem Pufferspeicher!

Temperaturkurven Buchenstraße am 26.06.2016

Den aktuellen Temperaturverlauf vom Vortag gibt es über diesen Link:
https://www.vbus.net/#diagram/cfff2809f308b650bddcbc806e2c3f3b
